Každý obráběcí nástroj se během práce opotřebovává. Platí to pro soustružnickou břitovou destičku, stopkovou frézu, vrták, výstružník i další nástroje používané při třískovém obrábění.
Opotřebení samo o sobě není chyba. Řezná hrana je vystavena vysokému tlaku, tření, teplotě a opakovanému mechanickému zatížení. Postupně proto ztrácí původní geometrii a vlastnosti.
Problém nastává ve chvíli, kdy nástroj pracuje příliš dlouho, opotřebovává se nestabilně nebo dojde k náhlému poškození břitu. Výsledkem může být změna rozměru, špatný povrch, otřepy, vibrace, nekontrolované třísky nebo úplné zlomení nástroje.
Zkušený operátor nebo seřizovač proto nesleduje pouze počet vyrobených kusů. Všímá si zvuku stroje, vzhledu třísek, povrchu výrobku, zatížení vřetena, vývoje naměřených rozměrů a při výměně také samotné řezné hrany.
Cílem není používat nástroj až do jeho zlomení. Správně řízená výroba mění nástroj ve chvíli, kdy je jeho opotřebení ještě předvídatelné a proces zůstává stabilní.
Proč se obráběcí nástroj opotřebovává
Při obrábění je velmi malá část řezné hrany vystavena mimořádně vysokému zatížení.
V místě řezu současně působí:
- tlak mezi nástrojem a obrobkem,
- tření třísky po čele nástroje,
- tření nově obrobené plochy o hřbet břitu,
- vysoká teplota,
- mechanické rázy,
- chemické působení materiálu,
- abrazivní částice v obráběném materiálu,
- opakované zahřívání a ochlazování.
Konkrétní podíl jednotlivých mechanismů závisí na materiálu obrobku, řezném materiálu nástroje, povlaku, geometrii břitu, řezných podmínkách, chlazení a stabilitě procesu.
Proto se stejná břitová destička může při obrábění dvou různých materiálů opotřebovávat zcela odlišným způsobem.
Opotřebení není totéž co poškození nástroje
Je užitečné rozlišit dva základní způsoby konce životnosti řezné hrany.
Postupné a kontrolované opotřebení
Nástroj se mění pomalu a předvídatelně. Typickým příkladem je rovnoměrné hřbetní opotřebení.
Rozměr výrobku se může postupně posouvat a operátor jej podle stanoveného postupu kompenzuje korekcí nebo v určeném okamžiku vymění nástroj.
Takový stav je pro sériovou výrobu výhodný, protože životnost nástroje lze předvídat.
Náhlé a nekontrolované poškození
Řezná hrana se může vylomit, prasknout nebo se celý nástroj může zlomit během jediného cyklu.
Takový stav je nebezpečný, protože může:
- poškodit výrobek,
- poškodit držák,
- způsobit kolizi dalšího nástroje,
- poškodit vřeteno,
- zanechat část nástroje uvnitř otvoru,
- vyvolat nekontrolovanou změnu rozměru.
Úkolem správně nastaveného procesu je pokud možno dosáhnout předvídatelného opotřebení a omezit náhlá selhání.
Jak poznat, že se nástroj začíná opotřebovávat
Nástroj často upozorní na problém ještě před tím, než se jeho stav vizuálně zkontroluje.
Mezi typické příznaky patří:
- postupná změna rozměru výrobku,
- horší drsnost povrchu,
- vznik otřepů,
- jiný nebo hlasitější zvuk obrábění,
- změna tvaru třísky,
- změna barvy třísky,
- vyšší zatížení vřetena,
- vibrace,
- zhoršené lámání třísky,
- materiál nalepený na břitu,
- větší síla potřebná k obrábění.
Jeden příznak ještě nemusí automaticky znamenat opotřebený nástroj. Podobné problémy může způsobit špatné upnutí, jiný materiál, nefunkční chlazení nebo chyba programu.
Důležitá je proto změna proti běžnému stabilnímu stavu.

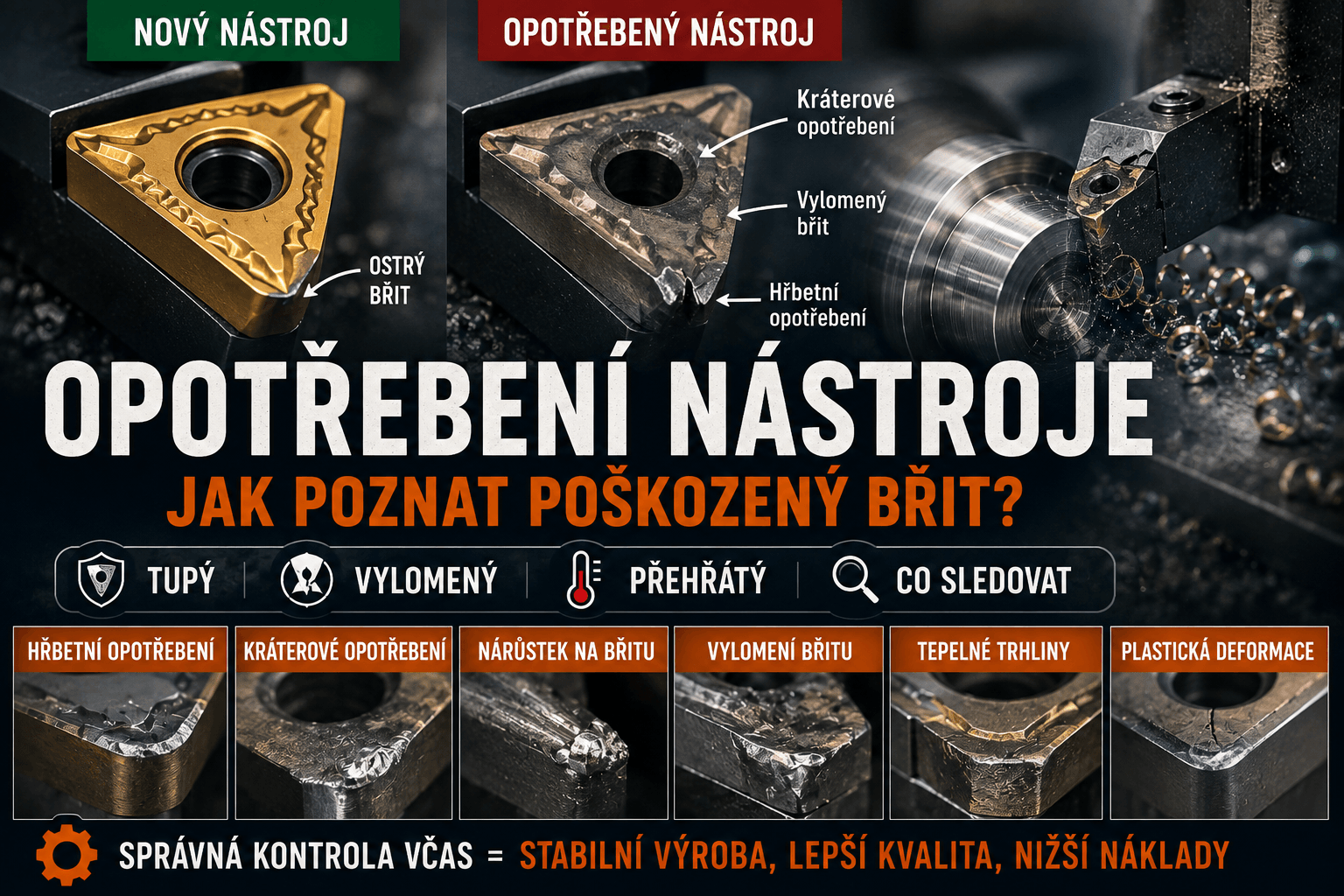

Hřbetní opotřebení
Hřbetní opotřebení patří mezi nejběžnější formy opotřebení řezných nástrojů.
Vzniká na ploše břitu, která prochází kolem nově vytvořeného povrchu obrobku. Postupně se na ní vytváří opotřebený pás.
V přiměřeném a rovnoměrném rozsahu jde o očekávaný způsob konce životnosti nástroje.
Jak hřbetní opotřebení vypadá
Na řezné hraně lze pozorovat relativně rovnoměrný matný nebo lesklý pás.
Jak opotřebení pokračuje:
- mění se skutečná geometrie břitu,
- rostou řezné síly,
- zvyšuje se množství tření,
- může se měnit rozměr výrobku,
- zhoršuje se povrch.
Co hřbetní opotřebení urychluje
Výrazný vliv má řezná rychlost. Příliš vysoká rychlost může životnost břitu výrazně zkrátit.
Další příčinou může být:
- abrazivní obráběný materiál,
- nevhodná třída řezného materiálu,
- nedostatečná odolnost povlaku,
- příliš dlouhá doba v řezu,
- nevhodná geometrie pro konkrétní operaci.
Kdy je hřbetní opotřebení problém
Není cílem vyměnit nástroj při prvním viditelném znaku opotřebení. Rozhoduje stanovené kritérium, stabilita procesu a požadovaná kvalita výrobku.
Pokud se opotřebení začne rychle zvětšovat nebo vede k neudržitelnému rozměru či povrchu, řezná hrana je na konci použitelné životnosti.
Kráterové opotřebení
Kráterové opotřebení vzniká na čele nástroje v místě, po kterém proudí horká tříska.
Postupně se vytvoří prohlubeň připomínající malý kráter.
Příčinou je kombinace vysoké teploty, tření, chemického působení a přenosu materiálu mezi nástrojem a třískou.
Proč je kráter nebezpečný
Pokud se kráter příliš zvětší, zmenšuje množství materiálu, které podpírá samotnou řeznou hranu.
Břit se oslabí a může:
- prasknout,
- vylomit se,
- začít vytvářet horší povrch,
- náhle ztratit stabilitu.
Kráter proto není pouze kosmetická stopa na destičce.
Co kráterové opotřebení podporuje
Výrazný vliv může mít:
- příliš vysoká řezná rychlost,
- vysoké tepelné zatížení,
- nevhodná třída nebo povlak nástroje,
- velké mechanické zatížení,
- nevhodné chlazení.
Nárůstek na břitu
Nárůstek vzniká tehdy, když se obráběný materiál začne nalepovat nebo lokálně navařovat na řeznou hranu.
Nalepený materiál se chová jako dočasná část nástroje a mění skutečnou geometrii břitu.
Nárůstek se může opakovaně zvětšovat a odlamovat.
Jak se nárůstek projeví na výrobku
Může způsobit:
- trhaný povrch,
- kolísání rozměru,
- nepravidelnou třísku,
- vyšší řezné síly,
- poškození skutečné řezné hrany při odtržení.
Jak jej poznat na nástroji
Na břitu může být vidět vrstva obráběného materiálu, která barevně a strukturou neodpovídá samotné destičce.
Začátečník může nárůstek zaměnit za poškozený povlak nebo samotné opotřebení.
Co vznik nárůstku podporuje
Často jde o kombinaci:
- nevhodné řezné rychlosti,
- příliš malého posuvu,
- tupého nástroje,
- nevhodné geometrie,
- nevhodného povlaku,
- materiálu se sklonem k nalepování,
- nedostatečného mazání.
Řešením proto není automaticky snížit otáčky nebo posuv. U některých materiálů může být naopak potřeba pracovat s ostřejší geometrií a ve vhodnějším rozsahu řezné rychlosti.
Vylamování řezné hrany
Při vylamování se z řezné hrany odlamují malé nebo větší části nástroje.
Na rozdíl od rovnoměrného hřbetního opotřebení jde o nekontrolovaný stav.
Jak vylomení poznat
Břit už nemá pravidelnou souvislou hranu. Na jednom nebo více místech jsou viditelné nepravidelné výštěpky.
Ve výrobě se může projevit:
- náhlou změnou zvuku,
- zhoršením povrchu,
- otřepy,
- změnou rozměru,
- nepravidelnou třískou,
- vibracemi,
- vyšším zatížením stroje.
Co způsobuje vylamování
Možnou příčinou je:
- mechanický ráz,
- přerušovaný řez,
- vibrace,
- nedostatečná tuhost sestavy,
- příliš vysoký posuv,
- velký záběr,
- nevhodně křehká třída nástroje,
- kolize s tvrdou povrchovou vrstvou,
- opakované narážení třísek do břitu.
Proč nestačí pouze vložit novou destičku
Pokud se řezná hrana opakovaně vylamuje na stejném místě, výměna destičky bez hledání příčiny problém neřeší.
Je potřeba zkontrolovat:
- upnutí nástroje,
- upnutí obrobku,
- vyložení nástroje,
- stav držáku,
- řezné podmínky,
- geometrii břitu,
- přerušení řezu,
- skutečný obráběný materiál.
Ulomení nebo katastrofické selhání nástroje
Při úplném selhání se může odlomit velká část destičky, zlomit stopková fréza nebo prasknout vrták.
Taková porucha často není prvním problémem. Může být konečným výsledkem předchozího vylamování, přehřátí, vibrací nebo přetížení.
Možné příčiny jsou:
- velmi vysoké mechanické zatížení,
- kolize,
- ucpání třískami,
- příliš velký záběr,
- špatné upnutí,
- nadměrné vyložení,
- předchozí skryté poškození nástroje,
- nedostatečná tuhost.
Po úplném zlomení nástroje není bezpečné pouze vložit nový a spustit další cyklus.
Je potřeba ověřit:
- zda část nástroje nezůstala v obrobku,
- zda není poškozen držák,
- zda se nezměnila poloha obrobku,
- zda nebyl zasažen další nástroj,
- zda nedošlo k poškození vřetena,
- jaká byla skutečná příčina zlomení.
Zářezové opotřebení v místě hloubky řezu
Na řezné hraně se může vytvořit výrazný lokální zářez právě v místě, kde končí obráběný povrch.
Tato oblast je zatěžována jinak než zbytek břitu.
Příčinou může být například:
- povrchově zpevněná vrstva materiálu,
- okuje,
- tvrdší povrch odlitku nebo výkovku,
- opakované obrábění ve stejné hloubce,
- specifické vlastnosti obráběného materiálu.
Pokud se zářez zvětší, může oslabit břit a způsobit jeho následné vylomení.
Jak lze zatížení rozložit
Podle konkrétní operace může technolog nebo seřizovač:
- měnit hloubku jednotlivých průchodů,
- upravit vstupní úhel nástroje,
- použít jinou geometrii,
- vybrat vhodnější třídu destičky,
- upravit řezné podmínky.
Tepelné trhliny
Tepelné trhliny jsou typické zejména pro situace, kdy je řezná hrana opakovaně rychle zahřívána a ochlazována.
To se může stát například při přerušovaném řezu.
Na povrchu nástroje se mohou vytvořit jemné praskliny, které se postupně zvětšují.
Proč vznikají při frézování
Při frézování každý břit:
- vstoupí do materiálu,
- silně se zahřeje,
- opustí řez,
- během části otáčky se ochladí,
- znovu vstoupí do materiálu.
Pokud jsou teplotní změny příliš výrazné, může tento opakovaný cyklus řeznou hranu tepelně namáhat.
Chlazení nemusí být vždy automaticky řešením
U některých operací může nevhodné přerušované chlazení zvyšovat teplotní šok.
Správný způsob obrábění se proto vždy řídí doporučením výrobce nástroje a konkrétní technologií.
Plastická deformace řezné hrany
Při velmi vysokém tepelném a mechanickém zatížení nemusí břit pouze ubývat. Může se začít skutečně deformovat.
Řezný materiál ztratí v místě zatížení potřebnou pevnost a hrana se začne měnit.
Projevem může být:
- zaoblený nebo posunutý břit,
- rychlá změna rozměru,
- náhlé zhoršení povrchu,
- rychlé hřbetní opotřebení,
- následné vylomení.
Možnou příčinou je příliš vysoká řezná rychlost, vysoké zatížení nebo nevhodná třída řezného materiálu pro danou teplotu.
Opotřebení povlaku
Mnoho moderních karbidových nástrojů používá jednu nebo více povlakových vrstev.
Povlak může:
- zvyšovat odolnost proti opotřebení,
- snižovat tření,
- omezovat chemické působení,
- chránit základní karbid před teplem,
- omezovat nalepování materiálu.
Povlak se ale během obrábění také postupně opotřebovává.
Pokud se místně odstraní, začne být odkrytý základní materiál nástroje zatěžován přímo.
Opotřebení se potom může výrazně urychlit.
Rozdíl mezi tupým a poškozeným nástrojem
V dílně se často používá jednoduché označení „nástroj je tupý“. Ve skutečnosti může jít o několik rozdílných stavů.
Tupý nástroj
Řezná hrana je postupně zaoblená nebo opotřebená. Nástroj stále drží pohromadě, ale vyžaduje vyšší sílu a může vytvářet horší povrch.
Vylomený nástroj
Část řezné hrany chybí. Geometrie je nepravidelná a proces může být výrazně nestabilní.
Nástroj s nárůstkem
Samotný břit může být relativně nepoškozený, ale je překrytý vrstvou obráběného materiálu.
Přehřátý nebo plasticky deformovaný břit
Řezná hrana změnila tvar působením vysoké teploty a tlaku.
Rozlišení jednotlivých stavů je důležité, protože každý vyžaduje jiné řešení.
Jak opotřebení ovlivňuje rozměr výrobku
Při postupném opotřebování se mění skutečná poloha aktivní řezné hrany.
U soustružení se například může postupně měnit:
- vnější průměr,
- vnitřní průměr,
- šířka zápichu,
- rozměr čelní plochy.
U frézování může opotřebení ovlivnit:
- šířku drážky,
- rozměr kapsy,
- výšku osazení,
- rovinnost plochy,
- rozměr obrysu.
Proto CNC operátor nečeká pouze na alarm stroje. Rozměry kontroluje v určených intervalech.
Správné měření posuvným měřidlem a mikrometrem popisuje samostatný článek Jak správně měřit posuvným měřidlem a mikrometrem.
Korekce nástroje nenahrazuje jeho výměnu
Pokud se například soustružnická destička postupně opotřebovává, lze podle pravidel pracoviště kompenzovat malou rozměrovou změnu korekcí.
Tato možnost ale neznamená, že lze jeden břit používat neomezeně.
Korekce dokáže posunout polohu nástroje. Nedokáže opravit:
- vylomenou řeznou hranu,
- špatný povrch,
- rostoucí řezné síly,
- tepelné trhliny,
- nestabilní lámání třísky,
- kráter oslabující břit.
Pokud jsou potřeba stále častější a větší korekce, je to samo o sobě důležitá informace o vývoji procesu.
Jak opotřebený nástroj mění povrch
Povrch výrobku patří mezi nejrychlejší vizuální ukazatele problému.
Může se objevit:
- matnější nebo hrubší povrch,
- pravidelné čáry,
- trhaná struktura,
- otřepy,
- vlnění způsobené vibracemi,
- lokální rýhy,
- stopy po ulomeném břitu.
Špatný povrch ale nemusí způsobit pouze tupý nástroj.
Podobný výsledek může vzniknout kvůli:
- vibracím,
- nesprávnému posuvu,
- házení nástroje,
- špatnému odvodu třísek,
- nárůstku,
- nedostatečné tuhosti obrobku.
Jak opotřebení ovlivňuje třísku
Změna řezné hrany ovlivňuje také způsob, jakým se materiál odděluje.
Operátor si může všimnout:
- delších třísek než obvykle,
- zhoršení jejich lámání,
- nepravidelného tvaru,
- jiného směru odchodu,
- změny barvy,
- rozdílné tloušťky třísek při frézování.
Změna třísky je důležitá hlavně tehdy, pokud se proces předtím dlouhodobě choval stejně.
Tvar třísek proto pomáhá odhalit problém ještě před tím, než se objeví výrazný rozměrový zmetek.
Jak souvisí řezné podmínky se životností nástroje
Otáčky, posuv a velikost záběru mají na životnost řezné hrany zásadní vliv.
Příliš vysoká řezná rychlost
Může urychlit:
- hřbetní opotřebení,
- kráterové opotřebení,
- plastickou deformaci,
- tepelné poškození.
Příliš nízká řezná rychlost
Může u některých materiálů podporovat:
- nárůstek na břitu,
- nestabilní řez,
- horší povrch.
Příliš malý posuv
Břit může místo efektivního řezu více třít.
Výsledkem může být:
- vyšší opotřebení,
- nárůstek,
- dlouhé třísky,
- neefektivní obrábění.
Příliš vysoký posuv
Zvyšuje mechanické zatížení a může způsobit vylamování nebo úplné zlomení nástroje.
Podrobněji se vztahu mezi otáčkami, posuvem a záběrem věnuje článek o řezných podmínkách.
Jak ovlivňuje životnost nástroje upnutí
I správně zvolený nástroj může mít velmi krátkou životnost, pokud není celá sestava dostatečně tuhá.
Příliš dlouhé vyložení nástroje
Čím dále nástroj vyčnívá z držáku, tím snadněji se může prohýbat a vibrovat.
Vibrace způsobují proměnlivé zatížení řezné hrany a mohou vést k jejímu vylamování.
Nevhodný držák
Poškozené, znečištěné nebo nepřesné upnutí může způsobit házení.
U frézy potom jednotlivé břity neodebírají stejnou vrstvu materiálu.
Jeden zub může být přetížený a zničit se výrazně dříve než ostatní.
Nestabilní obrobek
Pokud vibruje samotný výrobek, nástroj je vystaven opakovaným nárazům.
Typickým problémem může být:
- dlouhá hřídel bez podpory,
- tenká stěna,
- velký přesah ze svěráku,
- nedostatečně utažený přípravek.
Co znamená nerovnoměrné opotřebení frézy
U vícebřité frézy by měly být jednotlivé břity zatíženy přibližně podle konstrukce nástroje.
Pokud jeden břit vykazuje výrazně vyšší opotřebení, může být problém v:
- házení nástroje,
- držáku,
- upínací kleštině,
- vřetenu,
- nečistotě v upnutí,
- nesprávném sestavení nástroje.
Pouhá výměna frézy nemusí problém vyřešit. Nový nástroj se může stejným způsobem poškodit znovu.
Opotřebení vrtáku
U vrtání mohou být jednotlivé části nástroje zatěžovány odlišně.
Problém může způsobit například:
- nadměrné opotřebení rohů,
- opotřebení příčného ostří,
- vylomení jednoho břitu,
- nárůstek,
- poškození vodicích fazetek.
Výsledkem může být:
- větší nebo menší otvor,
- horší kruhovitost,
- špatná přímost,
- hrubý povrch,
- otřepy na výstupu,
- nestabilní odvod třísek.
Pokud je jeden břit poškozený více než druhý, může vrták pracovat nesymetricky a otvor se začne odchylovat od požadované osy.
Jak dlouho má obráběcí nástroj vydržet
Neexistuje univerzální odpověď typu „jedna destička musí vydržet 500 kusů“.
Životnost závisí na:
- délce skutečného řezu na jeden kus,
- materiálu,
- řezné rychlosti,
- posuvu,
- hloubce záběru,
- chlazení,
- tuhosti stroje,
- geometrii součásti,
- přerušovaném řezu,
- požadované kvalitě.
Proto má větší význam sledovat například dobu skutečného řezu než pouze počet kusů.
Jeden výrobek může vyžadovat několik sekund obrábění, jiný desítky minut.
Výměna podle opotřebení nebo podle počtu kusů?
Ve výrobě se používá několik přístupů.
Výměna podle skutečného stavu
Pracovník kontroluje nástroj a výrobek a mění břit po dosažení stanoveného kritéria.
Výhodou je maximální využití nástroje. Nevýhodou může být větší závislost na správném vyhodnocení.
Preventivní výměna po počtu kusů
Pokud nástroj dlouhodobě stabilně vydrží například určitou sérii, firma jej může preventivně měnit ještě před očekávaným koncem životnosti.
Tento přístup je vhodný hlavně pro:
- automatickou výrobu,
- velké série,
- drahé výrobky,
- operace, kde zlomení způsobuje velké škody.
Výměna podle času v řezu
Moderní CNC systém může sledovat dobu práce konkrétního nástroje.
Po dosažení stanovené hodnoty může:
- zobrazit upozornění,
- zastavit výrobu,
- použít sesterský nástroj,
- předat informaci do systému řízení výroby.
Proč není nejdelší životnost vždy nejlevnější
Může se zdát, že nejlevnější výroba vznikne tehdy, když se každý nástroj používá co nejdéle.
To ale nemusí být pravda.
Příliš dlouhé používání opotřebeného břitu může způsobit:
- pomalejší výrobu,
- časté měření a korekce,
- zmetky,
- špatný povrch,
- poškození drahého výrobku,
- poškození držáku,
- neočekávaný prostoj.
Ekonomicky nejlepší není maximální možná životnost, ale stabilní a předvídatelná životnost při rozumné produktivitě.
Proč nový nástroj nevydrží pokaždé stejně dlouho
Pokud jedna destička vydrží 300 kusů a druhá pouze 80, nemusí být chyba automaticky ve výrobě nástroje.
Je potřeba zkontrolovat:
- zda byl použit stejný materiál,
- zda byly stejné řezné podmínky,
- zda se nezměnilo upnutí,
- zda nebyla destička špatně usazena,
- zda nebylo sedlo znečištěné,
- zda fungovalo chlazení,
- zda nedošlo ke kolizi,
- zda se nezměnila tvrdost polotovaru.
Velký rozptyl životnosti často ukazuje na nestabilitu celého procesu.
Kontrola sedla břitové destičky
Při výměně destičky nestačí odstranit starý břit a vložit nový.
Je vhodné zkontrolovat:
- sedlo destičky,
- podložku,
- upínací šroub,
- upínku,
- čistotu dosedacích ploch,
- stav držáku.
Malá tříska pod destičkou může způsobit, že nový břit nebude sedět ve správné poloze.
Důsledkem může být:
- změna rozměru,
- vibrace,
- prasknutí destičky při utažení,
- horší opakovatelnost po výměně.
Jak správně kontrolovat břit po výměně
Vyjmutý nástroj nebo destička poskytují důležité informace.
Při kontrole se zaměřte na:
- rovnoměrnost hřbetního opotřebení,
- kráter na čele,
- lokální zářez,
- vylomené části,
- tepelné trhliny,
- nalepený materiál,
- poškození nepoužívaných hran,
- stav povlaku.
Pro základní kontrolu může pomoci lupa nebo dílenský mikroskop.
U opakované výroby je užitečné porovnat nástroj s fotografií nebo vzorkem běžného opotřebení.
Co může znamenat poškozená nepoužívaná hrana destičky
Vícebřitá destička může mít několik použitelných rohů. Při výměně se otočí a využije se další řezná hrana.
Pokud je ale i nepoužívaný roh poškozený, nemusí být bezpečné jej nasadit do řezu.
Příčinou může být:
- narážení dlouhé třísky,
- nevhodné skladování,
- pád destičky,
- poškození při manipulaci,
- kolize v držáku.
Každá nově použitá hrana má být před otočením alespoň základně vizuálně zkontrolována.
Co dělat při náhlém zhoršení povrchu
Pokud byl povrch desítky kusů stabilní a náhle se výrazně zhorší, je potřeba hledat změnu.
- Bezpečně zastavte výrobu.
- Zkontrolujte poslední výrobek.
- Ověřte rozměry.
- Zkontrolujte třísku.
- Prohlédněte řeznou hranu.
- Ověřte chlazení.
- Zkontrolujte upnutí obrobku.
- Zkontrolujte upnutí nástroje.
- Porovnejte aktuální podmínky s běžnou výrobou.
Náhlá změna často ukazuje spíše na vylomení, kolizi, změnu materiálu nebo problém s upnutím než na běžné postupné opotřebení.
Co dělat při postupném posunu rozměru
Jiná situace nastává, pokud se rozměr mění pomalu například:
- 20,01 mm,
- 20,02 mm,
- 20,03 mm,
- 20,04 mm.
Takový trend může odpovídat postupnému opotřebení nástroje.
Operátor podle kontrolního plánu:
- ověří měření,
- porovná hodnotu s tolerancí,
- provede povolenou korekci,
- zapíše změnu,
- sleduje další kus,
- při dosažení limitu vymění nástroj nebo přivolá seřizovače.
Je důležité nezaměnit skutečný trend s chybou způsobenou horkým dílem nebo nesprávným měřením.
Praktický příklad: soustružení hřídele
Představme si výrobu hřídele s přesným průměrem.
První kus po výměně destičky má rozměr:
Ø30,012 mm
Další kontrolní kusy postupně:
- Ø30,015 mm,
- Ø30,019 mm,
- Ø30,024 mm,
- Ø30,030 mm.
Současně je povrch stále stabilní a tvar třísky se zásadně nemění.
Takový vývoj může odpovídat postupnému opotřebení břitu.
Pokud ale jeden další kus náhle vykáže například Ø30,080 mm, povrch je poškrábaný a stroj při řezu změnil zvuk, pravděpodobně nejde pouze o další krok běžného opotřebení.
Je potřeba výrobu zastavit a zkontrolovat nástroj.
Praktický příklad: stopková fréza
Fréza vyrábí kapsu a několik prvních desítek kusů má správný povrch.
Postupně se objeví:
- výraznější stopy po nástroji,
- vyšší hluk,
- jemné otřepy na hraně,
- větší zatížení vřetena.
Při kontrole frézy se zjistí, že jeden břit je výrazně poškozenější než ostatní.
Seřizovač by neměl pouze vyměnit frézu. Je vhodné zkontrolovat také:
- házení nástroje,
- stav kleštiny nebo držáku,
- čistotu kuželu,
- vyložení,
- vibrace sestavy.
Jinak se nový nástroj může poškodit stejným způsobem.
Praktický příklad: vrták v hlubokém otvoru
Během série začne vrtání vytvářet jiný zvuk a zatížení vřetena roste.
Třísky přestávají pravidelně vycházet z otvoru.
Možným problémem je:
- opotřebený vrták,
- poškozená řezná hrana,
- ucpané drážky,
- výpadek vnitřního chlazení.
Pokračování ve výrobě může skončit zlomením vrtáku uvnitř obrobku.
Proto je správnou reakcí bezpečné zastavení a kontrola, nikoliv čekání, zda vrták dokončí ještě několik kusů.
Kdy nástroj okamžitě vyřadit
Bez dalšího používání by se měl podle pravidel pracoviště odstavit nástroj, který vykazuje například:
- výrazně vylomenou aktivní hranu,
- prasklinu,
- ulomenou část těla,
- poškození upínací části,
- výraznou plastickou deformaci,
- stav překračující stanovený limit opotřebení.
U nástroje, který byl vystaven kolizi, může být nutná kontrola i tehdy, když na první pohled vypadá použitelně.
Jak dokumentovat životnost nástroje
U opakované výroby je užitečné zaznamenávat skutečnou životnost.
Záznam může obsahovat:
- číslo nástroje,
- typ destičky nebo frézy,
- obráběný materiál,
- číslo programu,
- počet vyrobených kusů,
- dobu řezu,
- důvod výměny,
- fotografii opotřebení,
- vývoj klíčového rozměru,
- poznámku o případném problému.
Díky tomu lze odlišit:
- běžné opotřebení,
- jednorázovou událost,
- opakující se systémový problém.
Proč je fotografie opotřebeného břitu užitečná
Popis „destička byla špatná“ je pro technologa málo užitečný.
Mnohem lepší informace je například:
„Po 180 kusech vznikl výrazný zářez v místě hloubky řezu a začal se zhoršovat povrch.“
Fotografie umožní:
- porovnat několik výměn,
- konzultovat problém s výrobcem nástroje,
- vyhodnotit změnu řezných podmínek,
- vytvořit standard pro operátory,
- sledovat stabilitu výroby.
Co nemá CNC operátor dělat
Při problému s nástrojem není správné:
- bez oprávnění výrazně měnit řezné podmínky,
- používat viditelně vylomený břit,
- zvětšovat korekci bez kontroly výrobku,
- ignorovat náhlou změnu zvuku,
- pokračovat při podezření na zlomený nástroj,
- vracet poškozenou destičku mezi nové,
- otáčet destičku na roh, který je také poškozený,
- čistit sedlo nástroje během pohybu stroje.
Co má CNC operátor sledovat během série
- Je rozměr stabilní?
- Nemusím korekci upravovat stále častěji?
- Vypadá povrch stejně jako na prvním kusu?
- Nezměnil se zvuk obrábění?
- Nezměnil se tvar třísek?
- Nestoupá zatížení vřetena?
- Funguje chlazení?
- Neobjevují se nové otřepy?
- Nevibruje nástroj nebo obrobek?
- Nepřekročil nástroj stanovenou životnost?
Kdo rozhoduje o úpravě technologie
CNC operátor
Operátor sleduje výrobu, měří díly, provádí povolené korekce a rozpoznává změny procesu.
Jeho důležitou schopností není pouze měřit, ale také včas poznat, že nástroj už nepracuje běžným způsobem.
CNC seřizovač
Seřizovač řeší výměny nástrojů, jejich upnutí, korekce a příčiny nestabilního obrábění.
Při opakovaném vylamování břitu může upravit technologické parametry, změnit destičku nebo způsob upnutí.
CNC programátor
Programátor ovlivňuje zatížení nástroje volbou drah, vstupů a výstupů, řezných podmínek i obráběcí strategie.
Program, který vytváří náhlé změny záběru nebo nevhodně zatěžuje nástroj v rozích, může výrazně zkracovat jeho životnost.
Technolog obrábění
Technolog posuzuje celý výrobní proces a ekonomiku použitých nástrojů.
Řeší například:
- volbu řezného materiálu,
- geometrii nástroje,
- řezné podmínky,
- chlazení,
- životnost,
- počet nástrojů na zakázku,
- náklady na jeden vyrobený kus.
Jak se naučit opotřebení nástroje rozpoznávat
Nejlepší způsob je prohlížet skutečné nástroje z výroby.
Začátečník může postupovat takto:
- Prohlédnout nový nepoužitý břit.
- Porovnat jej s břitem po běžné životnosti.
- Najít hřbetní opotřebení.
- Prohlédnout kráter na čele.
- Porovnat rovnoměrné opotřebení s vylomením.
- Prohlédnout skutečný nárůstek materiálu.
- Porovnat břity z různých materiálů.
- Sledovat souvislost mezi břitem, třískou a povrchem výrobku.
- Fotografovat typické příklady.
- Konzultovat výsledek se seřizovačem nebo technologem.
Po určité době začne pracovník poznávat rozdíl mezi břitem, který normálně dokončil svou životnost, a nástrojem, který selhal kvůli nestabilnímu procesu.
Nejčastější otázky o opotřebení obráběcích nástrojů
Je viditelné opotřebení vždy důvodem k výměně?
Ne. Určitá míra rovnoměrného opotřebení je běžná. Rozhoduje stanovený limit, stabilita procesu a požadovaná kvalita výrobku.
Jak poznám tupou břitovou destičku?
Může se projevit postupným hřbetním opotřebením, vyššími řeznými silami, změnou rozměru, zhoršeným povrchem nebo změnou tvorby třísek.
Co je horší: hřbetní nebo kráterové opotřebení?
Nelze je jednoduše porovnat. Rovnoměrné hřbetní opotřebení bývá dobře předvídatelné. Příliš velký kráter může oslabit řeznou hranu a vést k jejímu zlomení.
Proč se destička vylamuje?
Možnými příčinami jsou vibrace, vysoké řezné síly, přerušovaný řez, nedostatečná tuhost, nevhodná geometrie nebo příliš křehká třída nástroje.
Proč se na břit lepí materiál?
Může vznikat nárůstek způsobený kombinací materiálu, řezné rychlosti, geometrie, povlaku a mazání.
Pomůže při rychlém opotřebení snížit otáčky?
Někdy ano, zejména pokud je řezná rychlost příliš vysoká. Není to ale univerzální řešení. Nejprve je potřeba poznat konkrétní druh opotřebení.
Proč se nový nástroj rychle zničil?
Příčinou může být špatné usazení, nečistota v držáku, kolize, nestabilita, nevhodné řezné podmínky nebo jiný materiál.
Lze opotřebení vyřešit pouze korekcí?
Ne. Korekce může kompenzovat malý rozměrový posun, ale neopraví poškozenou řeznou hranu ani špatný povrch.
Má se destička měnit podle počtu kusů?
U stabilní sériové výroby může být preventivní výměna podle počtu kusů nebo doby řezu vhodná. Interval ale musí vycházet ze skutečně ověřené životnosti.
Co dělat s vylomenou destičkou?
Proces bezpečně zastavit, nástroj zkontrolovat a zjistit příčinu. Vylomený aktivní břit se nemá dále používat.
Proč se fréza opotřebovává jen na jednom zubu?
Možnou příčinou je házení nástroje, problém držáku, poškození vřetena nebo nesprávné upnutí.
Jak poznám přehřátý nástroj?
Samotná barva nemusí být spolehlivá. Důležitější jsou projevy jako plastická deformace, kráterové opotřebení, tepelné trhliny a velmi rychlá ztráta řezné hrany.
Správné opotřebení je předvídatelné
Obráběcí nástroj se během práce přirozeně opotřebovává. Cílem výroby není opotřebení úplně odstranit, ale dostat jej pod kontrolu.
Rovnoměrné hřbetní opotřebení umožňuje nástroj využívat předvídatelně a plánovat jeho výměnu.
Kráterové opotřebení, vylamování, nárůstek, zářezové opotřebení, tepelné trhliny nebo plastická deformace mohou upozornit na problém v řezných podmínkách, volbě nástroje, chlazení nebo stabilitě celé sestavy.
Operátor by proto neměl sledovat pouze jednu věc. Důležitá je kombinace:
- stavu nástroje,
- naměřených rozměrů,
- kvality povrchu,
- tvaru třísek,
- zvuku obrábění,
- zatížení stroje.
Postupný rozměrový posun při stabilním povrchu může odpovídat běžnému opotřebení. Náhlý hluk, změna třísky a výrazné zhoršení povrchu naopak vyžadují okamžitou kontrolu.
Nejdůležitější je rozpoznat změnu včas. Nástroj, který se vymění několik kusů před úplným selháním, stojí výrazně méně než poškozený výrobek, držák nebo odstavený CNC stroj.
Chcete lépe poznat práci u obráběcích strojů? Prohlédněte si profil profese CNC operátor, navazující pozici CNC seřizovač, profesi CNC programátor nebo aktuální nabídky práce ve strojírenství.
